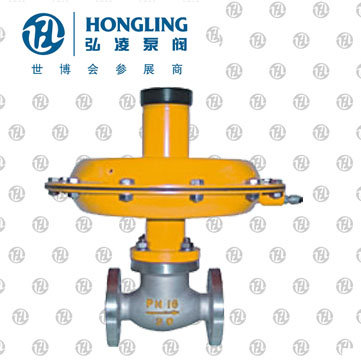

自力式微压华体会体育-华体会(中国)-hth.com

产品型号：ZZYW

发布时间：2009-5-19

自力式差压华体会体育-华体会(中国)-hth.com ,采用平衡型单座阀，压力稳定、精度高、密封性好。用于控制微小差压。 ZZCN-10型自力式差压华体会体育-华体会(中国)-hth.com 采用双座阀，流量系数大，将阀芯正、倒装，可组成二个不同品种的产品。

查看产品实物图

下一个产品：自力式压力华体会体育-华体会(中国)-hth.com

上一个产品：电子式电动单座华体会体育-华体会(中国)-hth.com

分享到：

产品概述

ZZV、ZZC型自力式微压华体会体育-华体会(中国)-hth.com 、自力式差压华体会体育-华体会(中国)-hth.com 是一种无需外加能源，利用被控介质自身能量当动力源，引入执行机构膜室产生推力，控制节流元件运动达到自动调节。自力式微压华体会体育-华体会(中国)-hth.com 、自力式差压华体会体育-华体会(中国)-hth.com 主要用于各种工业炉气体燃烧系统，控制甲、乙两种燃料混合比流量，达到理想的然料条件，用于氢冷发电机组密封油与氢气、液化气、氧气、氮气等各种工业气体的减压、稳压、泄压调节，用于各种油品、化学品、液体储罐气封。

主要技术参数

阀体

阀体形式	直通铸造球型阀
公称通径	DN20～200mm
公称压力	PN1.0、1.6MPa
法兰标准	ANSI、JIS、DIN、GB、JB (特殊可按用户提供)
连接形式	法兰(FF RF RTJ)
阀盖形式	标准型(一体式)
压盖型式	螺栓压紧式
密封填料	V型聚四氟乙烯填料、含浸聚四氟乙烯石棉填料、石棉纺织填料、石墨填料
压力分段范围 (KPa)	0.5～6 　　5～10　 9～15　 12～19　 18～25 　22～30 28～35 　32～40　 38～50 　48～60　 58～72　 70～100
保证调压阀正常工作的*小压差P	≥0.01(MPa)
工作温度	≤80℃
适合介质	气体、蒸汽、低粘度液体

阀内件

阀芯形式	单座、套筒型阀芯
流量特性	线性

主要零件材料及结构图

1	阀体	WCB	CF8	CF8M	CF3M
2	阀座	304	304	316	316L
3	垫芯	304	304	316	316L
4	阀盖	Q235	304	316	316L
5	阀杆	304	304	316	316L
6	下膜盖	Q235
7	膜片	EPDM或FKM夹纤维
8	上膜盖	Q235
9	压盖	Q235
10	螺纹盖	Q235

主要性能指标

调节精度		≤10%
允许泄露量 (在规定实验条件下)	硬密封	4×0.01%阀额定容量
	软密封	DN(mm)
		20	25	32	40	50	65	80	100	125	150	200
		0.15		0.3		0.45	0..6	0.9	1.7	4.0		6.75

额定流量系数、允许压差

公称通径DN		20	25	32	40	50	65	80	100	125	150	200
额定流量系数Kv		7	11	20	30	48	75	120	190	300	480	760
允许压差 (Mpa)	PN16	1.6								1.5		1.2
允许压差 (Mpa)	PN40	2.0								1.5		1.2

主要外形及连接尺寸

公称通径(DN)	20	25	32	40	50	65	80	100
L	150	160	180	200	230	290	310	350
H	52.5	57.5	75	75	85.5	92.5	100	110
H1	323	350	370	370	370	397	397	400
A	308	394	308	394	308	394	394	394
导压管接口螺纹	M16×1.5
重量G(Kg)	12	18	25	32	45	58	68	76
