产品型号：ZZWPE

发布时间：2009-5-20

自力式电控温度华体会体育-华体会(中国)-hth.com 适用于较大口径及导热油控制，自力式电控温度华体会体育-华体会(中国)-hth.com 最大的特点只需普通220V电源，利用被调介质自身能量，直接对蒸汽、热水、热油与气体等介质的温度实行自动调节和控制

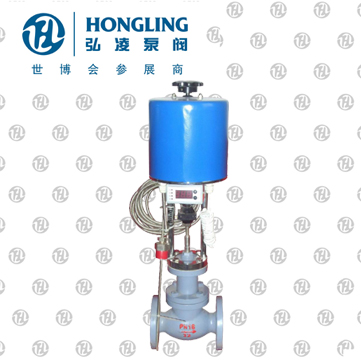

查看产品实物图

下一个产品：电动角形高压华体会体育-华体会(中国)-hth.com

上一个产品：电动调节隔膜阀

分享到：

自力式电控温度华体会体育-华体会(中国)-hth.com 概述：

ZZWPE自力式电控温度华体会体育-华体会(中国)-hth.com ，由控制阀门、电动执行机构、温度传感器和温度调节器等部件组成。自力式电控温度华体会体育-华体会(中国)-hth.com 适用于非腐蚀性的液体、气体和蒸汽，在各种加热、冷却系统中的温度控制。

自力式电控温度华体会体育-华体会(中国)-hth.com 用途与特点：

自力式电控温度华体会体育-华体会(中国)-hth.com 适用于较大口径及导热油控制，自力式电控温度华体会体育-华体会(中国)-hth.com *大的特点只需普通220V电源，利用被调介质自身能量，直接对蒸汽、热水、热油与气体等介质的温度实行自动调节和控制，亦可使用在防止对过热或热交换场合，自力式电控温度华体会体育-华体会(中国)-hth.com 结构简单，操作方便，选用调温范围广、响应时间快、密封性能可靠，并可在运行中随意进行调节，因而广泛应用于化工、石油、食品、轻纺、宾馆与饭店等部门的热水供应。

自力式电控温度华体会体育-华体会(中国)-hth.com 结构与原理：

华体会体育-华体会(中国)-hth.com 由主阀、智能执行器与传感器三部分组成，根据用户需要，分别有加热型与冷却型两种结构。

加热型华体会体育-华体会(中国)-hth.com 的结构与原理，见附图示：

工作前主阀芯处于半开位置，传感器处于自然状态。接上电源，主阀芯全开。介质由箭头方向流入主阀体、经阀芯对储热箱进行加热。当温度升到相应设定值时，传感器即产生相应线性信号输入一体化智能执行机构，随即驱动阀杆、阀芯产生位移，关闭主阀芯停止加热。当温度低于设定值时，传感器即产生线性信号输入执行机构，驱使阀芯渐开，使介质按抛物线特性流入储热箱，进行加热直至设定值。这样被控介质始终在设定温度范围内被控制，从而达到控温目的。

自力式电控温度华体会体育-华体会(中国)-hth.com 主要参数表：

公称通径（mm）		15	20	25	32	40	50	65	80	100	125	150	200
公称压力 PN（MPa）		1.6 4.0									；
流量能力（m 3 /h）		5	7	10	16	25	40	63	100	160	250	400	630
额定行程（mm）		6			8	10	14		20		30	30	40
温度调节范围（ ℃ ）		0~120 ： 100~250
调节精度（ ℃ ）		±1-±5
使用介质		蒸汽、水、油、气体
允许泄漏量	硬密封	10 -4 X 阀额定容量
	软密封	" 0 "
毛细管长度		3m 、5m 、10m
温包扦入深度		270 、 430 、 630
联接螺纹		3/4″ 1″

自力式电控温度华体会体育-华体会(中国)-hth.com 安装使用与维护：

（1）安装前应对管道进和严格除污，吹净焊渣等杂物，否则将严重损坏阀门。

（2）调温阀应垂直装在水平管道上，介质流向应与阀体上的箭头指向一致。

（3）为使自控系统或检修阀门时仍能连续运行，应设置旁通阀，阀前须装过滤器，压力表，在传感器附近装测温计，便于现场监视与温度设定。

（4）传感器须全部浸没在被控介质中，并处于水平或倾斜向上安装。
